高效過濾器檢漏法介紹



高效過濾器檢測檢漏的區別是被測粒徑應≥0.3um，高效過濾器檢漏一般是制藥廠凈化車間，≥高效過濾器檢測0.3um粒子濃度大于或等于105pc/L。



潔凈室施工及驗收規范》（JGJ71-90）中規定，被檢高效空氣過濾器必須已檢測過風量，并在設計風速80%～120%之間運行，對于被檢高效過濾器上風側的顆粒濃度對受控粒徑對于≥0.5Um粒子的濃度，必須≥3.5X104pc/L，對受控粒徑≥0.1um的粒子濃度，必須≥3.5X106～3.5X107pc/L。



使用最小采樣量＞1L/min的粒子計數器掃描法，對高效過濾器安裝接縫和主斷面進行掃描檢測，檢測點應距被測表面20～30mm，測頭以5～20mm/s的速度移動，對被檢過濾器整個斷面、封膠頭和安裝框架處進行掃描。



在《潔凈室施工及驗收規范》中規定，由高效過濾器下風側泄漏濃度換算成的穿透率來衡量是否合格，其合格標準如下。



對于高效空氣過濾器：公式中K表示出廠時檢測合格的透過率；K’表示泄漏濃度換算成的透過率；c1表示上風側含塵濃度；c2表示高效過濾器下風側含塵濃度。



高效過濾器的安裝泄漏的要求，穿透率的限值為“2K”。

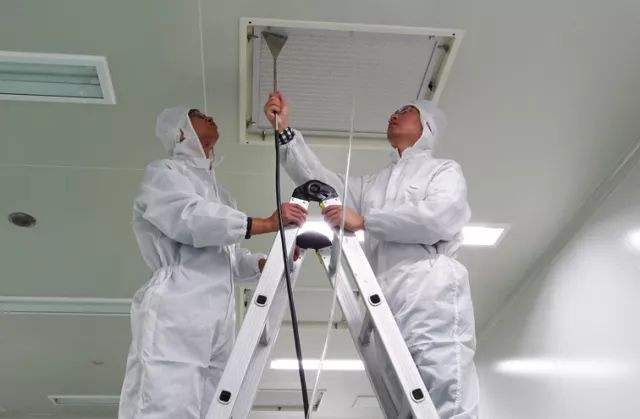

高效過濾器是空氣凈化技術的核心，它的安裝是否合格直接關系到潔凈空間能否達到要求的潔凈級別。高效過濾器安裝后泄漏檢測的方法有計數掃描法、光度計掃描法、變風量檢漏法、發煙檢漏法等，我國的相關規范建議使用粒子計數器法。



常用的儀器有：塵埃粒子計數器和5C氣溶膠發生器。



塵埃粒子計數器



用于測量潔凈環境中單位體積空氣內的塵埃粒子大小及數目，可直接檢測潔凈度等級為十級至三十萬級的潔凈環境。體積小、重量輕、檢測精度高、功能操作簡單明了，微處理器控制，可貯存、打印測量結果，測試潔凈環境十分便利。



5C 氣溶膠發生器



TDA-5C氣溶膠發生器能產生一致的多種直徑分布的氣溶膠粒子，TDA-5C氣溶膠發生器與TDA-2G或TDA-2H等氣溶膠光度計配合使用時能提供足夠的挑戰粒子去測量高效過濾系統。



檢測



國內高效空氣過濾器檢測主要依據GB/T 13554-2008《高效空氣過濾器》、GB/T 14295-2008《空氣過濾器》、JB/T 6417-1992《空調用空氣過濾器》、GB/T 6165-2008《高效空氣過濾器性能試驗方法 過濾效率和阻力》，檢測方法包括鈉焰法、油霧法和計數法三種，以鈉焰法為基準方法。從國際上高效過濾器檢測標準的演變過程可以看出，高效空氣過濾器測試方法主要有鈉焰法、油霧法、DOP法、熒光法和粒子計數法。



（1）鈉焰法



鈉焰法于1969年起源于英國，歐洲部分國家在20世紀70~90年代實行，是我國現行的國家標準方法之一。它的測試塵源為多分散相氯化鈉鹽霧，“量”為含鹽霧燃燒時氫氣火焰的亮度。鹽水在壓縮空氣的攪動下飛濺，經干燥形成微小鹽晶體顆粒并進入風道，在過濾器前后分別采樣，含鹽霧氣樣使氫氣火焰的顏色變藍、亮度增加，以火焰的亮度來判斷空氣的鹽霧濃度，并以此確定過濾器對鹽霧的過濾效率，主要檢測儀器為火焰光度計。鈉焰法的相關標準有：英國BS3928-1969，歐洲Eurovent 4/4，中國GB6165-85。該方法只能檢測靈敏度不高，不能對超高效過濾器檢測。



（2）油霧法



油霧法起源于德國，中國和前蘇聯也實行。測試塵源為油霧，“量”為含油霧空氣的濁度，以過濾器前后氣樣的濁度差別來判斷過濾器對油霧顆粒的過濾效率。德國規定使用石蠟油，油霧粒徑為0.3~0.5µm。中國標準規定油霧平均重量直徑為0.28~0.34µm，對油的種類未做具體規定。相關的標準有：中國GB6165-85，德國DIN24184-1990。油霧法在檢測過濾器時，容易對過濾器造成損傷，且不能直接讀值，浪費時間。德國油霧法已成為歷史，德國于1993 年率先頒布了以計數法為檢測方法的國家標準，歐洲標準EN-1822就是在德國標準的基礎上制定的。我國只有少數軍工單位使用該方法。



（3）DOP法



DOP法1956年起源于美國，曾被許多國家采用，中國國家標準中也已采用，這種方法曾經是國際上測試高效過濾器最常用的方法。它的測試塵源為0.3µm單分散相鄰苯二甲酸二辛酯（DOP）液滴，也稱為“熱DOP”，“量”為含DOP空氣的渾濁程度。將DOP液體加熱成蒸汽，蒸汽在特定的條件下冷凝成微小液滴，去掉過大和過小的液滴后留下0.3µm左右的顆粒，進入風道，通過測量過濾器前后氣樣的濁度，并由此判斷過濾器對0.3µm粉塵的過濾效率。測量?jī)x器主要是光散射式光度計（photometer）。相關標準有：MIL-STD-282-1956。



（4）熒光法



熒光法只有法國使用，熒光法的測試塵源為噴霧器產生的熒光素鈉粉塵。測試方法是首先在過濾器前后采樣，然后用水溶解采樣濾紙上的熒光素鈉，再測量含熒光素鈉水溶液在特定條件下的熒光亮度，亮度反應粉塵的重量，由此計算出過濾器的過濾效率。法國早已不用熒光法，他們也將歐洲標準化協會的計數法定為國家標準，一些核工業系統現場檢測過濾器也采用熒光法。



（5）粒子計數法



該方法在歐洲通用，美國超高效過濾器測試方法也比較類似，是國際上的主流測試方法。塵源為多分散相液滴，或確定粒徑的固體粉塵。有時，過濾器廠商要按照用戶的特殊要求，使用大氣粉塵或其他特定粉塵。若測試中使用的是凝結核計數器，就必須使用粒徑已知的單分散相試驗塵源。主要測量?jī)x器為大流量激光粒子計數器或凝結核計數器（CNC）。用計數器對過濾器的整個出風面進行掃描檢驗，計數器給出每點的粉塵的個數，還可以比較各點的局部效率。



歐洲人的經驗表明，對于高效過濾器，最易穿透的粉塵粒徑在0.1µm~0.25µm之間的某一點，先確定測試條件最易穿透粉塵粒徑，然后連續掃描測量過濾器對該粒徑粉塵的過濾器效果，歐洲人將這種方法稱為MPPS法[14]。美國標準規定只測量0.1~0.2µm區間的顆粒。MPPS法其實也是粒子計數法，因?yàn)槠渌玫臋z測儀器為粒子計數器或凝結核粒子計數器。該方法的相關標準有：歐洲EN1882-1998~2000，美國IES-RP-CC007.1-1992。
