泉達經常遇見小口徑的管道泵咨詢，最多的是一寸的也就是DN25的管道泵選型。我
DN25口徑的管道泵從功率來說有0.55KW~1.5KW，從流量上來講一般都有4立方左右，一般都可以滿足日常需要，揚程在15米到32米之間，平常用到最多的拿立式管道泵為例就是ISG25-160，ISG25-125兩款泵。這兩款泵的需求較為常見。
以下是DN25管道泵的型號以及參數
|
型號
|
口徑
|
流量
|
揚程
|
效率
|
轉速
|
電機功率
|
必需汽蝕余量
|
重量
|
|
mm
|
m3/h
|
L/S
|
m
|
%
|
r/min
|
KW
|
（NPSH）r
|
Kg
|
|
25-110
|
25
|
2.8
4
5.2
|
0.78
1.11
1.44
|
16
15
13.5
|
34
42
41
|
2900
|
0.55
|
2.3
|
26
|
|
25-125
|
25
|
2.8
4
5.2
|
0.78
1.11
1.44
|
20.6
20
18
|
28
36
35
|
2900
|
0.75
|
2.3
|
28
|
|
25-125A
|
25
|
2.5
3.6
4.6
|
0.69
1.0
1.28
|
17
16
14.4
|
35
|
2900
|
0.55
|
2.3
|
27
|
|
25-160
|
25
|
2.8
4
5.2
|
0.78
1.11
1.44
|
33
32
30
|
24
32
33
|
2900
|
1.5
|
2.3
|
39
|
|
25-160A
|
25
|
2.6
3.7
4.9
|
0.12
1.03
1.36
|
29
28
26
|
31
|
2900
|
1.1
|
2.3
|
34
|

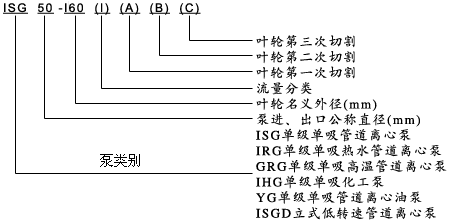

ISG立式管道泵的型號意義
【ISG型立式管道離心泵】產品結構圖：
ISG立式管道泵結構圖
 |
1 |
取壓塞 |
ISG型結構說明：
1.泵與電機同端蓋，軸向尺寸縮短，結構簡單。
2.泵體上設有取壓孔和放水孔。
3.泵體上設有排氣閥，工作前能拐車放泵內空氣。
4.泵體底部設有安裝底板和螺栓孔，保證整體機組安裝穩固。 |
|
2 |
排氣閥 |
|
3 |
葉輪 |
|
4 |
機械密封 |
|
5 |
擋水圈 |
|
6 |
電機 |
|
7 |
軸 |
|
8 |
聯體座 |
|
9 |
葉輪螺母 |
|
10 |
泵體 |
|
11 |
放水閥 |
IRG立式熱水管道泵結構圖
 |
1 |
取壓塞 |
IRG型結構說明：
1.泵體與上部結構中間裝有隔熱蓋，適用于介質溫度T〈120度的場合。
2.泵與電機軸承組合裝置，保證軸運轉精度，提高了密封的可靠性。
3.可根據用戶要求隔熱蓋內安裝風冷裝置。 |
|
2 |
排氣閥 |
|
3 |
葉輪 |
|
4 |
機械密封 |
|
5 |
軸承 |
|
6 |
電機 |
|
7 |
聯體座 |
|
8 |
擋水圈 |
|
9 |
葉輪螺母 |
|
10 |
泵體 |
|
11 |
放水閥 |
GRG高溫型立式管道泵結構
 |
1 |
排氣閥 |
GRG型結構說明：
1.泵體與上部結構中間采用外供水隔熱和冷卻，可以適用于溫度-45度~+240度的高溫場合。
2.泵與電機軸承組合裝置，保證軸運轉精度，提高了密封的可靠性。
3.采用組合式密封，下端為進口鈦合金密封環的中型高溫機械密封。 |
訂貨須知：
1.ISG型立式管道離心泵產品名稱與型號:
2.ISG型立式管道離心泵進出口徑
3.ISG型立式管道離心泵泵的揚程
4.ISG型立式管道離心泵的流量
5.ISG型立式管道離心泵的電機功率（KW）
6.ISG型立式管道離心泵的轉速（r/min）
7.ISG型立式管道離心泵的電機電壓（V）
8.ISG型立式管道離心泵的吸程
9.ISG型立式管道離心泵是否帶附件以便我們的為您正確選型。 |
