發酵無菌空氣過濾器原理介紹(缺點,特點,流程)
一、空氣除菌的方法
1、加熱滅菌法
加熱滅菌是有效、可靠的一種滅菌方法，雖然細菌芽孢有耐熱性，但在高溫時218℃時24秒內可被破壞、被殺死。但采用蒸汽或用電來加熱大量的空氣，以達到滅菌目的，則需要消耗大量的能源和增加大量的熱交換設備，這是不經濟的。
2、輻射滅菌法
理論上聲波、高能陰極射線、X射線、γ射線、β射線和紫外線都可用于空氣滅菌，其滅菌的機理認為是破壞微生物菌體內的蛋白質活性而起作用，但設備投資較高，因此在發酵工業中還很少采用。
現主要采用紫外線用于無菌室、醫院手術室等空氣對流不大的環境，但殺菌效率較低，殺菌時間較長，一般需要結合甲醛蒸汽消毒或苯酚噴霧等來保證無菌室有較高的無菌度。
3、化學滅菌法
把少量殺菌劑（如苯酚、環氧乙烷、重金屬鹽、新潔而滅等）溶于水中，使空氣在殺菌劑溶液中通過或噴灑于空氣中以消滅空氣中的微生物。但殺菌后空氣帶入的殺菌劑對發酵罐內生長的微生物同樣具有殺滅或抑制作用，從而影響發酵效果。因此，使用化學滅菌法生產無菌空氣后，必須除去夾帶殺菌劑的水汽和霧，故在發酵工業上少用。
4、靜電除菌法
特點是：能量消耗少，處理1000m3的空氣只耗電0.4-0.8kW；空氣壓頭損失小約為400-2000Pa；對于1μm的塵粒捕集效率可達99%以上。
缺點是：設備較龐大，對小于1μm微粒效率不是很明顯?；钚远鹱饔?，但設備投資較高，因此在發酵工業中還很少采用。
5、過濾除菌法
介質過濾除菌是發酵制備無菌空氣廣泛采用。是采用定期滅菌的過濾介質來阻截流過空氣所含的微生物，從而取得無菌空氣。
現主要采用紫外線用于無菌室、醫院手術室等空氣對流不大的環境，但殺菌效率較低，殺菌時間較長，一般需要結合甲醛蒸汽消毒或苯酚噴霧等來保證無菌室有較高的無菌度。
常用的過濾介質：棉花、活性碳、玻璃纖維、有機合成纖維、石棉濾板和其他燒結材料（燒結金屬、燒結陶瓷、燒結塑料等)。初期多采用棉花作為過濾介質,后來逐漸被玻璃纖維代替?，F(xiàn)正逐漸用聚乙烯醇（PVA）過濾器代替常規過濾器。
二、過濾除菌的機理
1、慣性沖撞滯留作用
在過濾器中的介質濾層交錯著無數的纖維，形成層層網格，交錯排列。隨著纖維直徑減小，填充密度增大，形成的網格緊密和層數多，纖維與纖維間隙越小。當帶有微生物等微粒的空氣通過濾層時，僅能從纖維與纖維之間的間隙通過。由于受交錯排列的纖維所阻礙，迫使空氣不斷改變流動方向和運動速度才能通過濾層。當微粒隨氣流以一定的速度垂直向纖維方向運動時，空氣受阻即改變運動方向，繞過纖維前進，由于微粒的運動慣性，未能及時改變運動方向，隨主導氣流前進，于是微粒直沖到纖維的表面，由于摩擦粘附，滯留在纖維表面上。
2、攔截滯留作用
當氣流速度降到臨界速度以下，微粒不能因慣性碰撞而滯留于纖維上，使除菌效率顯著下降，但隨著氣流速度的繼續下降，纖維對微粒的除菌效率又有回升。
微生物微粒直徑很細，質量很輕，它隨低速氣流流動慢慢靠近纖維時，微粒所在的主導氣流流線受纖維所阻，而改變流動方向，繞過纖維前進，并在纖維的周邊形成邊界滯流區。滯流區的氣流速度更慢，進到這滯留區的微粒慢慢靠近和接觸纖維而被粘附滯留。
3、布朗擴散作用
直徑很小的微粒在氣流流速很小的氣流中能產生一種不規則的直線運動，稱為布朗擴散。布朗擴散的運動距離很短，在較大的氣速、較大的纖維間隙中是不起作用的，但在很小的氣流速度和較小的纖維間隙中，布朗擴散作用大大增加了微粒與纖維的接觸滯留機，從而增加纖維的捕集效率。
4、重力沉降作用
重力沉降是一個穩定的分離作用，當微粒所受的重力大于氣流對它的拖帶力時，微粒就容易沉降，就單一的重力沉降情況下，大顆粒比小顆粒作用顯著，對于小顆粒只有在氣流速度很慢時才起作用。一般它是與攔截作用相配合，即在纖維的邊界滯留區內，微粒的沉降作用可提高攔截滯留的捕集效率。
5、靜電吸附作用
干空氣對非導體的物質相對運動摩擦時，產生誘導電荷，處理過纖維和樹脂，尤其是一些合成纖維更為顯著。懸浮在空氣中的微生物微粒大多帶有不同的電荷，這些帶電的微粒會受帶異性電荷的物體所吸引而沉降。此外，表面吸附也歸屬這個范疇，如活性炭的大部分過濾效能應是表面吸附的作用。
三、空氣過濾除菌的工藝流程
1、兩級冷卻、加熱除菌流程
該流程是一個比較完善的空氣除菌流程，可適應各種氣候條件，能充分地分離油水，使空氣達到低的相對濕度下進入過濾器，以提高過濾效率。
特點：兩次冷卻、兩次分離、適當加熱。尤其適用潮濕的地區，其他地區可根據當?shù)氐那闆r，對流程中的設備作適當?shù)脑鰷p。
2、冷熱空氣直接混合式空氣除菌流程
壓縮空氣從貯罐出來后分成兩部分，一部分進入冷卻器，冷卻到較低溫度，經分離器分離水、油霧后與另一部分未處理過的高溫壓縮空氣混合。
特點：可省去第二次冷卻后的分離設備和空氣加熱設備，流程比較簡單，利用壓縮空氣來加熱析水后的空氣，冷卻水用量少等。適用于中等含濕地區，但不適合于空氣含濕量高的地區
利用壓縮機的抽吸作用，使空氣先經

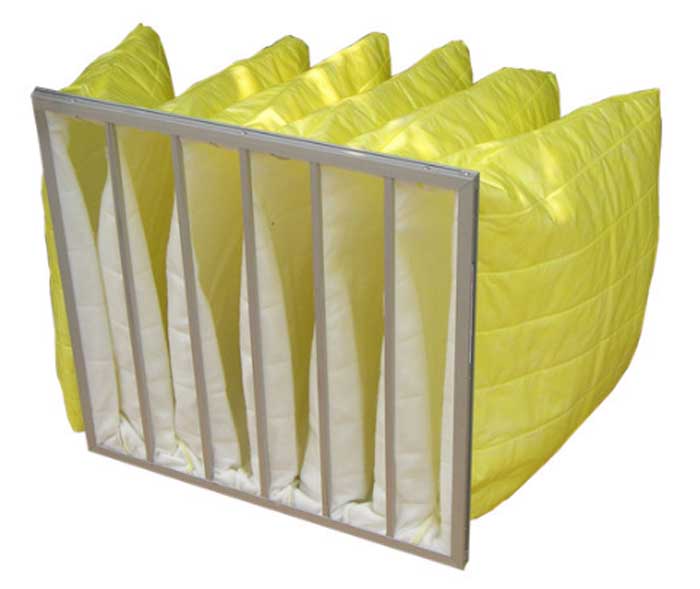

中效過濾器、

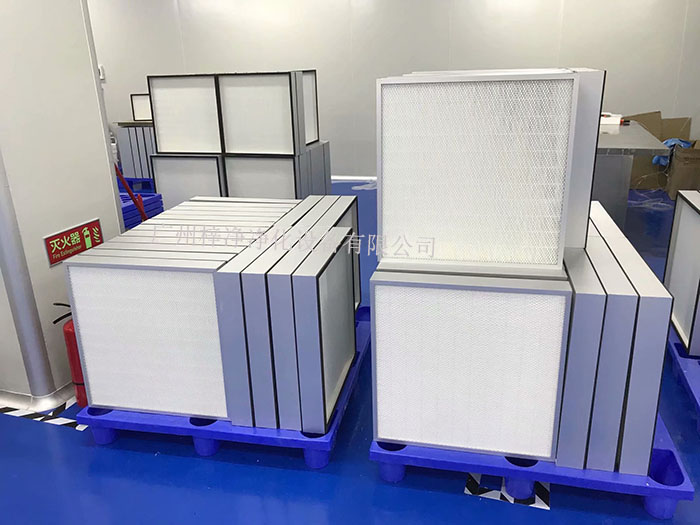

高效過濾器過濾后，再進入空氣壓縮機，這樣就降低了主過濾器的負荷以及空壓機的磨損。
特點：采用了高效率的前置過濾設備，使空氣經過多次過濾，因而所得的空氣無菌程度比較高，達99.99%。
高效前置過濾器采用泡沫塑料（靜電除菌）和超細纖維紙串聯使用作為過濾介質。
4、利用熱空氣加熱冷空氣的流程
利用壓縮后熱空氣和冷卻后的冷空氣進行交換，使冷空氣的溫度升高，降低相對濕度。這種流程使用渦輪式空壓機或無油潤滑空壓機效果是好的，而使用普通空壓機，會引起油霧污染過濾器，這時應安裝絲網分離器除去油霧，再進入過濾器。
四、空氣除菌流程設備
1、吸風塔
高空采風，含塵量在1mg/m3以下，因此：高度≥10，在吸風室內設置泡沫塑料介質粗效過濾器。
2、前置過濾器
安裝在空壓機前的

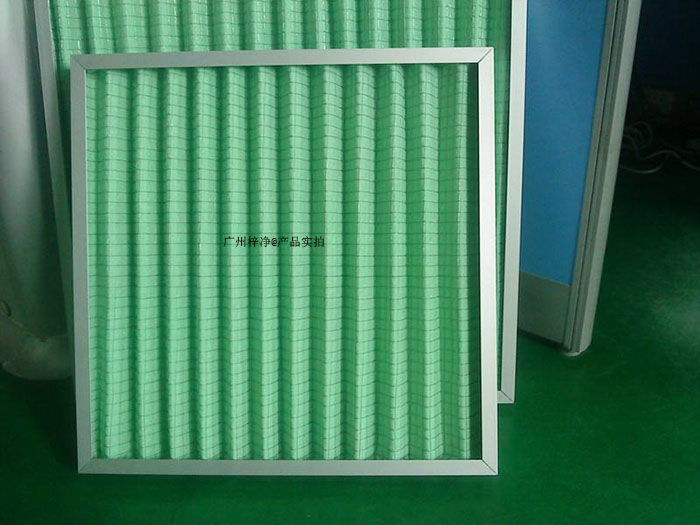

初效過濾器，其作用：捕集較大的灰塵顆粒，防止壓縮機受損，同時也可減輕總過濾器負荷。過濾器一般要求過濾效率高，阻力小，否則會增加空壓機的吸入負荷和降低空壓機的排氣量。
外形像集裝箱，內設兩道過濾介質層，前道為粗過濾層，后道為亞高效過濾層。常用有：布袋過濾、填料式過濾、水霧除塵和油浴洗滌等。油浴洗滌除塵由于夾帶油沫過多，影響空氣質量，現已不再采用。
3、空氣壓縮機
往復式空氣壓縮機：靠活塞在汽缸內往復運動將空氣抽吸和壓出。缺點，有脈動壓力不穩，有油污。
渦輪式空氣壓縮機：采用電動或蒸汽渦輪機帶動，渦輪轉速產生空穴吸氣。出氣量大均勻，不夾帶油污。無需設置空氣貯罐。但安裝和保養技術要求較高。
螺桿式空氣壓縮機：利用高速旋轉的螺桿在汽缸內瞬時組成空腔，螺桿運動把腔內空氣壓縮后輸出。安裝占地少，壓縮氣不含油霧，氣流平穩。但保養技術要求較高。
4、空氣貯罐
貯氣罐的作用：
（1）消除脈動維持罐壓的穩定；
（2）使部分顆粒物在罐內沉降；
（3）保溫滅菌。
5、空氣冷卻器
立式列管式熱交換器：冷卻水走管內或管外，可采用多程（2-4程）熱交換器。冷卻水流速0.5-3m/s，空氣的流速為2-15m/s。
噴淋式熱交換器：空氣流速5-10m/s。
沉浸式熱交換器：空氣流速5-10m/s。
6、氣液分離器
旋風分離器：對分離10μm以上的微粒效果高。
絲網分離器：捕捉10μm以下的微粒。絲網20-80目。
7、空氣加熱器
對除去水霧的空氣進行加熱，降低相對濕度，使?jié)穸鹊陀?0%，使過濾介質保持干燥。
空氣的溫度控制在不超過發酵溫度的10℃。
熱交換器常用的方法是列管式熱交換器，空氣走管程，蒸汽走殼程。
8、總過濾器
（一）總過濾器的結構
（1）.微孔濾膜過濾器 ：微孔濾膜總過濾器
（2）.深層棉花過濾器：上下棉花層厚度為總過濾層的1/4-1/3，中間活性炭層為1/3-1/2，在鋪棉花層之前先在下孔板鋪上一層30-40目的金屬絲網和織物(如麻布等),使空氣均勻進入棉花濾層。填充物按下面順序安裝：孔板→鐵絲網→麻布→棉花→麻布→活性炭→麻布→棉花→麻布 →鐵絲網→孔板。
（二）分過濾器的結構
（1）.微孔濾膜分過濾器
（2）.纖維紙分過濾器
9、分過濾器
